蒸汽消音器

      蒸汽消音器江蘇茂銘電力機械有限公司生產的一款消音器產品，技術、價格、銷售熱線13812335334 微信同號。
一、蒸汽消音器用途：
     蒸汽消音器是一款針對蒸汽排放，而研發的一款消音器。鍋爐蒸汽消音器主要用于電力、石油、化工、冶金、紡織等工業的鍋爐蒸汽排放及其它氣體消聲排放的有效消聲，安裝蒸汽消音器是消除蒸汽排放性噪聲的重要措施。蒸汽消聲器等有關熱力設備的蒸汽排放所發出的噪聲，遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值（見附錄一、二）。為此，本公司生產的蒸汽消音器系列產品，主要使用與發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。本系列蒸汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便的優點。
二、蒸汽消音器的原理：
     蒸汽消音器主要采用了有限混合和內部吸收的原理，在內部完成了蒸汽和被加熱液體的熱交換，蒸汽通過消聲器之后全部轉化為了熱水，避免了蒸汽和水（液體）自由混合產生強烈振動和噪聲（此種低頻振動和強烈噪聲對設備、建筑物和人體的損害非常嚴重）。安裝了蒸汽消音器之后，可降噪40~55分貝。
三、蒸汽消音器分類：
1、蒸汽安全門消聲器（DS-TA型）
     重所周知，對于鍋爐等熱力裝置的安全門，其排汽即應避免過大的噪聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段應不宜采用，這種限制歷來是安全門消音器的設計難點，也是安全門消音器消聲效果差的原因。本實用新型用于安全門的消音器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲機理，達到了理想的消聲效果。
2、低壓蒸汽消聲器（DS-TD型）
     各工礦企業使用著大量01.3MPa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、定期排污膨脹器等。上述設備的排汽管要求配置結構輕便、安裝更方便的消音器。本廠針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪幾系列及其它系列產品，可滿足用戶的要求。
     上述排汽消音器其消聲效果能滿足《工業企業噪聲衛生標準》的要求，已在國內獲得了廣泛的應用。四、蒸汽消聲器產品系列及外形尺寸：

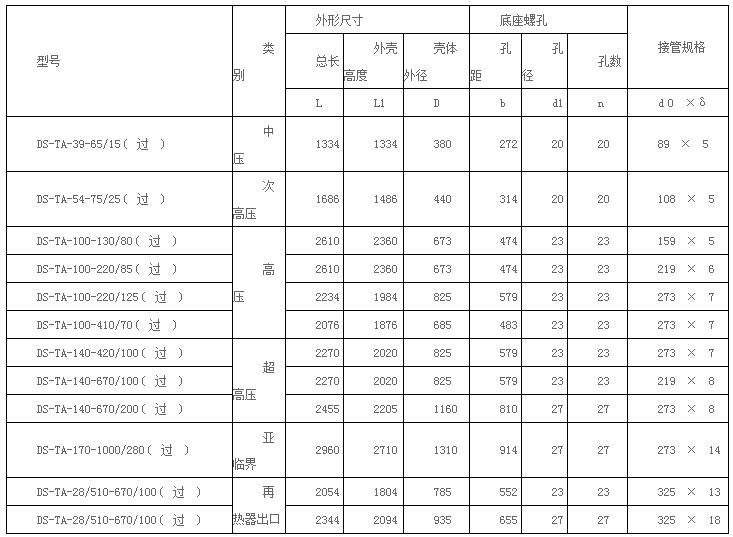

1、蒸汽消音器（DS-TA系列過熱蒸汽用）

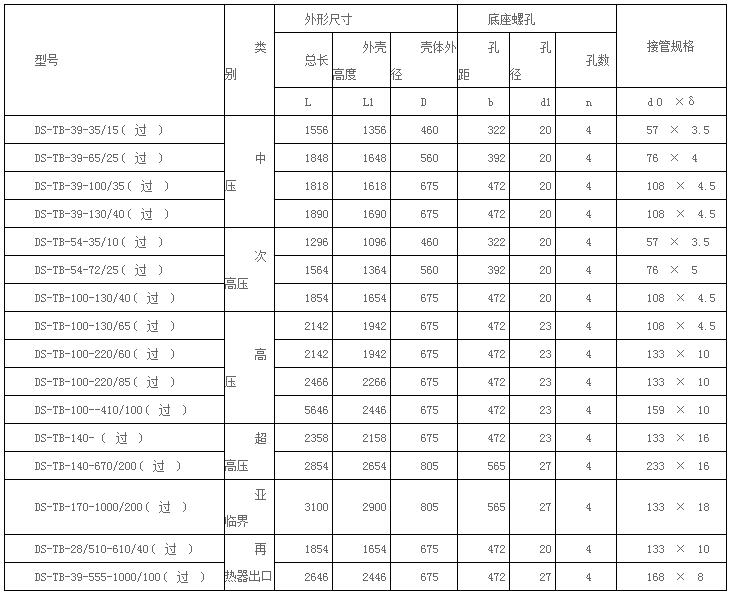

2、蒸汽排汽消聲器（DS-TB系列過熱蒸汽用）

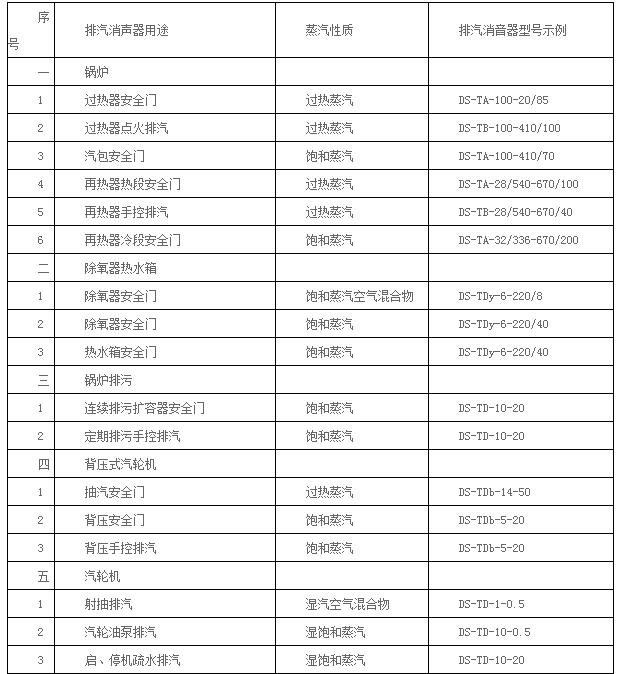

五、蒸汽消音器在火力發電廠應用：

六、蒸汽消音器訂貨選型須知：
     本公司蒸汽消音器/排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求精心設計的，為此，只有產品與排放對象、蒸汽參數及排放量想符合才能獲得理想的消聲效果。因此，在訂購蒸汽消音器時必須提供下列參數：
     ①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；
     ②使用對象（如用于鍋爐過熱點排放或汽包安全門排放等）；
     ③排放量T/H；
     ④原有的排汽管外徑、壁厚；
     ⑤如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。
     對本產品說明書中未列如的型號，用戶可以提供上述有關資料，有本廠代為選型。
七、蒸汽消音器安裝須知：
     ①蒸汽消音器/排汽消聲器應垂直于廠房頂安裝，用型鋼支架將蒸汽消音器座架與廠房相固定。
     ②為增加廠房頂高空的抗風能力， 排汽消音器體采用支撐式支座，為此， 排汽消音器前的排氣管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。
     ③排汽消聲器體底部均設計有疏水管或疏水孔，應檢查孔口應暢通。
     ④排汽管穿出廠房頂平臺的洞口，應有薄鋼板制作防雨罩一只（如圖3）。
     ⑤對安全門，原則上一只安全門配一只消音器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消音器相連通，但對排汽量較大的雙座式安全門，也可以安裝兩只消音器。
     ⑥對用于除氧器、射汽式抽氣器排汽等小排量的排汽消音器，外形設計成管式，安裝較為方便。安裝方式排汽消聲器垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將蒸汽消音器及管道架設其上，消音器排放口應對著屋頂方向。應注意，該型蒸汽消音器出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用。
